歐式起重機核心零件部件概述

本文鏈接：http://xinying1688.com/gsxw/501.html???發布時間：2021-02-25 06:46:13??點擊量：1220

　　傳統橋式起重機行車的零部件，負面地突出體積大、結構笨重、性能較差、精度較低，外表粗糙，維護頻率較高等特點，成為低端起重機產品的代名詞。歐式起重機的零部件主要突出體積輕巧、結構緊湊、外表美觀、性能好、維護頻率較低等特點。

　　歐式起重機零部件由車輪組、緩沖器、鋼絲繩、吊鉤組、卷筒聯軸器、半齒聯軸器、卷筒組、軸承、油嘴、繩卡、電機、減速器、制動器、高度和超載限制器等及電氣元器件組成。其核心零部件主要有電機、減速器、制動器、卷筒組、吊鉤組、滑輪組和車輪組，其選型和設計是歐式起重機設計成功的前提和保證。

　　歐式起重機的零部件分為設計零部件、集成零部件和標準零部件，其核心零部件主要分布在小車上。設計零部件可以找專業廠家外協，也可以由企業形成標準系列自己加工;集成零部件和標準零部件只能由專業廠家生產提供。零部件選型與設計的好壞，關系到整機的質量和性價比。

　　歐式起重機核心零部件要求性能優良，結構輕巧，突出輕量化理念。因此，在零部件的加工精度、熱處理和材料選型上比傳統行車的零部件要求高許多。尤其是零部件的使用壽命，起重機的行業規則是質保期一年，傳統的行車零部件經常在質保期內就出現質量問題，過了質保期就不斷出現多處損壞的現象，使用戶使用極為不便。更為嚴重的是壞一個關鍵零部件需要花一個月甚*更長的時間才能修好或更換，嚴重地影響用戶的使用生產效率。

　　歐式起重機的零部件推薦按使用壽命等強度理論設計，一個零部件按其使用工作級別規定其使用有效年限，一旦達到年限，零部件就不能再維修使用，硬性規定報廢，只在易損件上更換零件，改變傳統的零部件“無限”使用壽命理念，確保歐式起重機的整體質量。

　　歐式起重機還有一類操控和**的元器件特別重要，傳統橋式起重機的這類元器件，外表都較粗糙、笨重，如高度限制器、小車限位裝置、小車電纜滑車、超載限制器等。

　　傳統的起升限位采用高度限制器來控制上起升限位，也有個別用戶要求下降限位。高度限制器分定軸式高度限制器、螺旋式高度限制器和重錘式高度限制器。定軸式高度限制器(圖2-1)和傳統橋式起重機的螺旋式高度限制器相比主要有結構緊湊、體積尺寸小和外表美觀的特點，一般要求定軸式高度限制器和重錘式高度限制器組合使用。

　　螺旋式高度限制器(圖2-2)、重錘式高度限制器(圖2-3)和傳統橋式起重機的差別不大，只是安裝位置不一樣，螺旋式高度限制器一般安裝在小車架的副端梁側面，重錘式高度限制器安裝在小車橫梁的側面底部，一般都采用螺旋式高度限制器與重錘式高度限制器組合使用。對5～50t小歐式起重機推薦采用定軸式高度限制器加重錘式高度限制器的組合型式;對63～300t中歐式起重機和大于300t的大歐式起重機，推薦采用螺旋式高度限制器加重錘式高度限制器的組合型式比較適合設計的布局。

　　采用高度限制器限位的技術已經比較落后，目前只在國內還比較受用戶歡迎。目前較**的高度限位技術是采用紅外線和激光感應技術，也有采用3D視頻加檢測控制技術，但還在探素和求證階段，在市面上還沒有成熟的產品。

　　傳統橋式起重機的小車是采用**尺來撞擊小車運行行程開關減速，當小車**尺撞到小車運行行程開關的曲柄時，小車斷電，確保小車減速運行**撞擊小車止檔。歐式起重機小車取消小車**尺，采用小車限位裝置來減速(圖2-4)，其工作原理和小車**尺一樣，但靈敏度和可靠性更高，也有采用紅外線和激光感應技術的產品設計。

　　傳統橋式起重機靠工字鋼滑車來使小車受電(圖2-5(a))，歐式起重機小車一般采用改進型的C型鋼電纜滑軌滑車(圖2-5(b))。C型鋼電纜滑軌滑車比較適用于小歐式起重機;工字鋼滑車比較適合中、大歐式起重機。

　　傳統橋式起重機在每套起升機構各設有一套重量檢測裝置，簡稱超載限制器，是行業的特殊規定要求。一般都設置在卷筒支座上，也可以把重量檢測裝置設置在各起升機構定滑輪組的一個滑輪軸上，其信號經放大器放大送*PLC進行處理，與程序內的預定置進行比較，達到電氣上的控制和超載值時進行連鎖保護，其信號還可以送到司機室顯示器以顯示重量值。每個起升機構都具有保護設置，當?shù)踔剡_(dá)到95%的額定載荷，超載裝置報警;當?shù)踔剡_(dá)到105%的額定載荷，超載裝置延時停止工作，一般延時2～5s;當?shù)踔剡_(dá)到110%的額定載荷，超載裝置瞬時停止，機構立即停止工作。

　　歐式起重機超載限制器一般采用銷軸式傳感器型(圖2-6)，銷軸式有兩種型式，從側面出線和從端頭出線。通過拉板繞過銷軸式傳感器和楔形接頭用銷軸連接(圖2-7)，鋼絲繩和楔形接頭(圖2-8)連接，受力后在銷軸式傳感器上體現，這種銷軸式傳感器精度較低，一般誤差只能控制在5～8%范圍內。

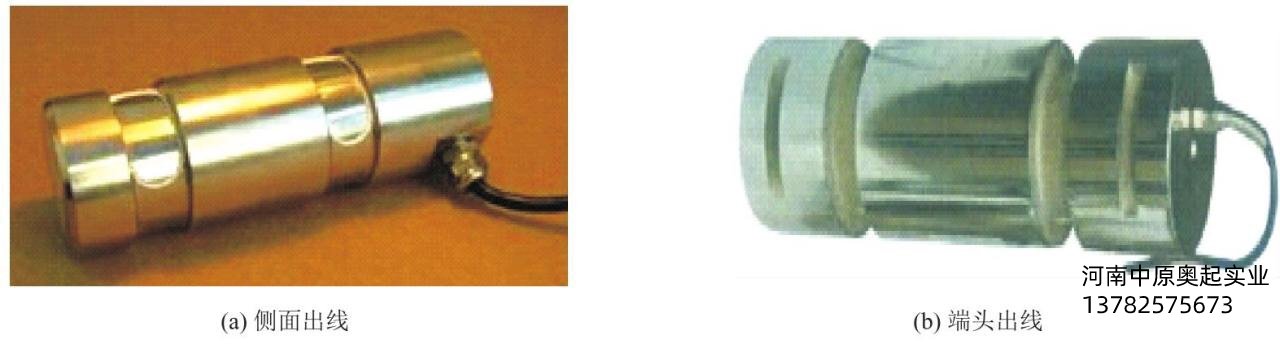

圖2-6銷軸式傳感器

　　目前，歐式起重機零部件和元器件的質量現狀參差不齊，國內和歐洲差距較大，一個歐洲知名品牌的零部件和元器件體積往往只有國內體積的1/3～1/2，壽命是國內的2～3倍，價格也是國內的好幾倍。但歐洲零部件和元器件一旦出現問題，維修周期太長?；谶@種原因，筆者通過多年的研究，于2010年全部采用國產零部件和元器件研發出中噸位“中歐”式(低凈空)起重機。研發非常成功，無論從使用效果、產品質量還是外表美觀都遠遠優于傳統的行車，顯著降低了產品成本，提高了產品的市場競爭力。**美中不足的是國產零部件和歐洲知名品牌相比，體積顯得笨重，品質難以保證。隨著國產歐式起重機零部件的崛起，國內歐式起重機一定會“源于歐洲，超越歐洲”。

1—軸套；2—軸座；3—銷軸式傳感器；2~4—楔形接頭；5—壓板；6—拉板；7—銷軸

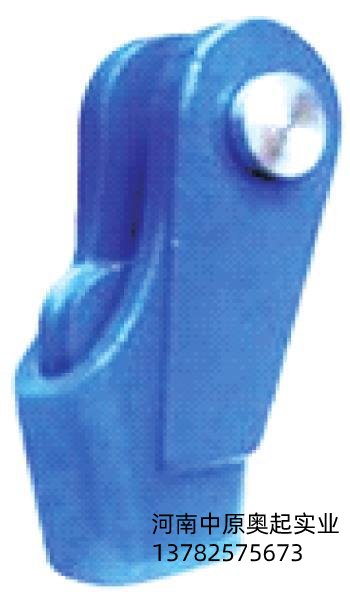

圖2-8楔形接頭實物圖
